浅析模架的设计流程

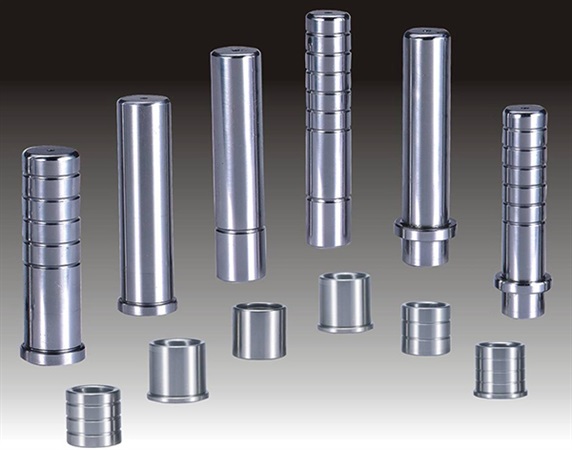

    上一篇新闻中和大家讲到标准模架和非标模架的冲模装配顺序，下面模架生产厂家--苏州九宝金属制品给大家讲一讲模架的设计流程，具体内容如下：
    shou先应该熟悉设计模架的规定内容
    1、绘制产品（即制件）图纸
    2、绘制装配图
    3、绘制零件图
    4、编写绘制冲压工艺卡

    5、编写绘制设计说明书

    模架设计步骤与要求
    a、先收集必要之相关资料；
    b、绘制产品（即制件）图纸；
    1、把产品实物或者传真来的图纸（包括香港，美国，台湾，日本的，因为有些guo家和地区的视图是第三角即镜射的，而我国的标准视图是di一视角即正投影的）。那么你就得把它测绘出来变成我国的标准视图的零件图纸，即转换成你公司使用的guo家标准视图的图纸这就是工厂通常所说的转换图纸或图纸转换工序。建议用三维软件画出然后转换成CAD的工程图（另存为CAD的dwg格式即可），再在CAD里配上图框做出来一般用1:1的比例，如产品太小或太大，可按A4/ A3纸自定比例(同时右上角放一立体图并把展开图也画在下面适当的位置，也自定比例)见附图(铁卡片冲裁模全套CAD图纸之产品图)。
    2、再根据展开图把排样图或单工序图画出来，再根据展开料图设计出每个步骤。
    3、根据以上打草稿用的参考图/工艺图再设计出每个工艺零件的模具总装图来 (此图纸也不作为正式图纸，仅作为自己画图纸参考之调用)
    4、再正式画出模具的总装图来并设计出总装图里每个模具零件的模具零件图。
    以上资料由模架生产厂家--苏州九宝金属制品为大家整理的资料，更多关于模架的相关资料，请继续关注我们的网站！
